در ادامه آموزش های کاربردی نرم افزار رویت، در این پست سعی بر این است که با آوردن pdf جدید نرم افزار رویت به زبان فارسی کمکی در جهت یادگیری این نرم افزار کاربردی داشته باشیم.
۱- نکات و مفاهیم بسیار مهم MEP

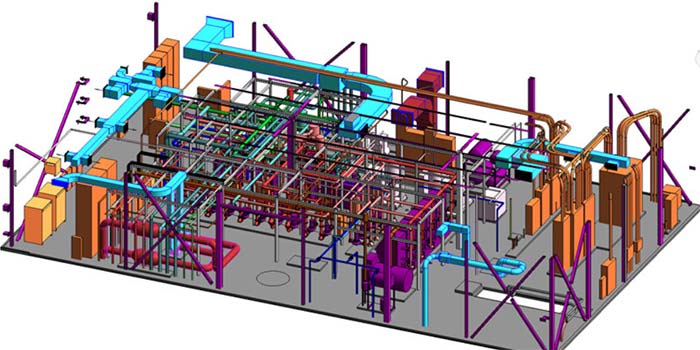

یادگیری نرمافزار رویت مپ (Revit MEP) یکی از هوشمندانهترین سرمایهگذاریهای تخصصی برای مهندسان و طراحان تاسیسات است. واژه MEP در این نرمافزار مخفف سه کلمه Mechanical (مکانیکال)، Electrical (الکتریکال) و Plumbing (لولهکشی) است. این نرمافزار برخلاف سیستمهای سنتی نقشهکشی، بر پایه فناوری مدرن مدلسازی اطلاعات ساختمان (BIM) کار میکند.
در این مقاله آموزشی جامع، تمام مفاهیم، اصول پایه و مسیر صحیح یادگیری این نرمافزار را به زبانی ساده و ساختاریافته بررسی میکنیم تا با دیدی کاملاً مهندسی و باز، مسیر یادگیری خود را آغاز کنید.
تفاوت بنیادین رویت با اتوکد: پارادایم BIM
مهمترین مفهومی که به عنوان یک مبتدی باید درک کنید این است که رویت صرفاً یک ابزار سهبعدیساز نیست؛ بلکه یک پایگاه داده (Database) هوشمند و زنده است. در نرمافزاری مانند اتوکد (CAD)، شما با خطوط (Lines) سروکار دارید. وقتی دو خط موازی میکشید، کامپیوتر درکی از ماهیت آن ندارد؛ فقط دو خط هندسی ساده میبیند. اما در رویت، وقتی یک کانال هوا (Duct) رسم میکنید، نرمافزار دقیقاً میفهمد که این عنصر چیست، از چه جنسی ساخته شده، ابعاد دقیق آن چقدر است، چه مقدار افت فشار در سیستم ایجاد میکند و در نهایت به کدام دستگاه هواساز متصل است. این هوشمندی و درک متقابل اجزا، هسته مرکزی رویت مپ است.
- طرز ایجاد طبقات با سازه فلزی در رویت استراکچر
- آموزش ایجاد یک پروژه جدید در Revit MEP
- راهنمای استفاده از Revit MEP
مفاهیم و اصول کلیدی در رویت مپ
برای کار با رویت مپ، باید دایره لغات و مفاهیم بنیادین آن را به خوبی بشناسید:
۱. مدلسازی پارامتریک (Parametric Modeling)
در محیط رویت، همهچیز به هم متصل و وابسته است. اگر شما در پلان دوبعدیِ طبقه اول، قطر یک لوله اصلی را از ۲ اینچ به ۴ اینچ تغییر دهید، این تغییر به صورت کاملاً خودکار و در کسری از ثانیه در تمامی نماهای سهبعدی، مقاطع (Sections) و جداول متره و برآورد (Schedules) اعمال میشود. این قابلیت که بر پایه پارامترها و فرمولهای ریاضی کار میکند، خطاهای انسانی ناشی از فراموشی در اصلاح نقشهها را به صفر میرساند.
۲. مفهوم خانوادهها (Families)
نرمافزار رویت بر اساس مفهومی به نام «فمیلی» یا خانواده کار میکند. فمیلیها معادل همان بلوکها (Blocks) در اتوکد هستند، اما با هوش مصنوعی و اطلاعات مهندسی. هر چیزی که در پروژه میبینید یک فمیلی است که به سه دسته تقسیم میشوند:
-
خانوادههای سیستمی (System Families): عناصر پایهای که در هسته نرمافزار کدنویسی شدهاند و شما فقط میتوانید ابعاد و تنظیمات آنها را تغییر دهید (مانند کانالهای هوا، لولهها و سینیهای کابل).
-
خانوادههای بارگذاریشونده (Loadable Families): تجهیزاتی که به صورت فایلهای جداگانه با پسوند
.rfaساخته میشوند و باید آنها را از بیرون وارد پروژه (Load) کنید (مانند چیلرها، پمپها، دیگهای بخار، تابلوهای برق و چراغها). -
خانوادههای درجا (In-Place Families): حجمهای خاص و نامتعارفی که فقط برای یک پروژه خاص مدلسازی میشوند و کاربرد عمومی ندارند.
۳. دیسیپلینها و سیستمهای تاسیساتی (Disciplines)
هنگام کار در رویت مپ، شما باید به نرمافزار بگویید در حال طراحی چه نوع سیستمی هستید تا گرافیک، رنگبندی و تنظیمات محاسباتی را بر اساس آن تطبیق دهد. سه دیسیپلین اصلی در جدول زیر تشریح شدهاند:
| دیسیپلین اصلی (Discipline) | زیرشاخهها و سیستمهای مرتبط (Sub-Disciplines) | نمونه تجهیزات و عناصر پرکاربرد در مدلسازی |
| مکانیک (Mechanical) | تهویه مطبوع (HVAC)، اگزاست، هوای تازه | داکتها (کانالها)، دریچههای توزیع هوا، چیلر، هواساز (AHU)، فنکویل |
| الکتریک (Electrical) | قدرت، روشنایی، جریان ضعیف، اعلام حریق | سینی کابل، لولههای برق (Conduit)، تابلو برق، پریزها، سنسورها |
| لولهکشی (Plumbing) | آبرسانی سرد و گرم، فاضلاب (Sanitary)، اطفاء حریق | لولهها، اتصالات (زانو، سهراهی)، شیرآلات، اسپرینکلر، پمپها |
- ۱۸ درس کاربردی آموزش Revit Architecture
- ۵۰ کاربردی ترین آبجکت (فمیلی) های رویت معماری
- ۲۵ درس آموزش رویت استراکچر
۲- دانلود کتاب
در ادامه کتاب آموزش رویت را برای شما عزیزان قرار داده ایم. این کتاب در سه بخش تنظیم شده است،
مطلب مشابه: آموزش رویت به زبان ساده
جلد اول کتاب آموزش رویت
جلد دوم کتاب آموزش رویت
جلد سوم کتاب آموزش رویت
3 ابزار قدرتمند رویت برای مهندسین تاسیسات
هنگامی که وارد سطوح متوسط و پیشرفته میشوید، با این سه ابزار حیاتی سروکار خواهید داشت:
Revit رو قورت بده! بدون کلاس، سرعت 2 برابر، ماندگاری 3 برابر، مهارت پولساز طراحی تاسیسات، معماری، سازه، خرید و دانلود!
تنظیمات مسیردهی هوشمند (Routing Preferences):
در اتوکد برای رسم یک مسیر لولهکشی پر از خمیدگی، باید زانوها و سهراهیها را دستی جایگذاری کنید. اما در رویت، شما یکبار تنظیمات مسیردهی را تعریف میکنید و به نرمافزار میگویید: «هرگاه یک لوله فولادی گالوانیزه کشیدم و آن را ۹۰ درجه چرخاندم، به طور خودکار یک زانویی رزوهای ۹۰ درجه در نقطه تقاطع قرار بده». این اتوماسیون سرعت کار پایپینگ و داکتینگ را صدها برابر میکند.
تداخلیابی و هماهنگی فضایی (Clash Detection):
بزرگترین کابوس پروژههای تاسیساتی در کارگاه این است که لوله شیبدار فاضلاب دقیقاً با کانال اصلی هوا برخورد کند. رویت مپ دارای ابزارهای داخلی (و قابلیت اتصال به نرمافزار Navisworks) است که کل مدل سهبعدی را اسکن میکند. هر جا که یک عنصر مکانیکی با سینی کابل، لوله آب یا تیرآهن سازه برخورد فیزیکی داشته باشد، نرمافزار به صورت بصری به شما هشدار میدهد تا قبل از اجرای واقعی، مسیر را اصلاح کنید.
کار گروهی شبکهای (Worksharing):
برای پروژههای بزرگ، رویت امکان تعریف یک «فایل مرکزی» روی سرور را میدهد. مهندس معمار، طراح سازه، طراح مکانیک و متخصص برق، هر کدام از روی سیستم خود به این فایل متصل میشوند و همگی به صورت همزمان روی یک مدل واحد کار میکنند. با هر بار همگامسازی (Synchronize)، همه اعضای تیم آخرین تغییراتِ سایرین را روی سیستم خود میبینند.
نقشه راه گامبهگام یادگیری
برای یادگیری این نرمافزار نباید بیگدار به آب بزنید و مستقیماً سراغ کشیدن لولهها بروید. برای درک اصولی نرمافزار، این نقشه راه ۵ مرحلهای را به ترتیب طی کنید:
4 نکته طلایی برای مبتدیان
-
اهمیت استفاده از قالبهای استاندارد (Templates): هرگز یک پروژه تاسیساتی را با قالب پیشفرض معماری شروع نکنید. رویت دارای قالبهای اختصاصی (Mechanical Template و Electrical Template) است. اگر قالب اشتباهی انتخاب کنید، تنظیمات مربوط به محاسبات افت فشار، رنگبندی سیستمها و گرافیک نماها کاملاً به هم میریزد و پروژه از پایه دچار مشکل میشود.
-
درگیر جزئیات ظاهری نشوید (کنترل LOD): یکی از تلههای رایج برای تازهکارها، مدلسازی جزئیات بیاهمیت است (مثلاً کشیدن شیارهای روی پیچ و مهرههای یک فلنج یا پرههای داخلی فن). در منطق BIM، اطلاعات و دادههای متنیِ تجهیزات (مثل توان مصرفی یا دبی آب) بسیار مهمتر از زیبایی ظاهری آنهاست. مدل کردن جزئیات گرافیکی اضافی، فایل شما را به شدت سنگین کرده و کامپیوتر را دچار کندی (Lag) مفرط میکند.
-
به کلیدهای میانبر (Shortcuts) عادت کنید: رویت نرمافزاری با منوها و کلیکهای فراوان است. از همان روز اول سعی کنید میانبرهای کیبورد را یاد بگیرید. به عنوان مثال، فشردن کلیدهای
PIبرای رسم لوله (Pipe)، کلیدهایDTبرای رسم کانال (Duct) وVGبرای باز کردن پنجره تنظیمات گرافیکی، سرعت کار شما را به طرز چشمگیری افزایش میدهد. -
اهمیت شناخت تاسیسات واقعی: رویت مپ فقط یک ابزار است. اگر شما با اصول مهندسی تاسیسات، سایزینگ لولهها، نحوه عملکرد چیلرها یا اصول سیمکشی آشنا نباشید، نرمافزار نمیتواند معجزه کند. برای تبدیل شدن به یک مدلساز حرفهای، مطالعه کاتالوگهای فنی تجهیزات و درک نحوه اجرای تاسیسات در کارگاه ساختمانی کاملاً ضروری است.
یکی از بخش های مهم در یادگیری رویت فایل های متنی و تصویری می باشد که باعث بهبود یادگیری و همینطور درک بهتر از نرم افزار و آموزش ها می باشد که می تواند یک منبع بسیار مناسب جهت یادگیری باشد .
